HDR/SDR 色彩管理与 LUT 色彩变换

紧凑、超低延迟、高性能的色彩管理工作流程解决方案


简介:

ColorBox 是 AJA 最新发布的一款紧凑、超低延迟、高性能的色彩管理工作流解决方案,专用于满足广播、直播事件、现场应用和后期的色彩转换需求。可支持标准动态范围( SDR )、高动态范围( HDR )和广色域( WCG )信号,利用 12G-SDI 和 HDMI 2.0,可实现单线缆的 4K/UltraHD HDR 4:2:2 10-bit 60p 或 4:4:4 12-bit 30p,并且具备独特的色彩处理管道。


基于 33-point 3D LUT 处理器,ColorBox 的 AJA Color Pipeline 提供了额外的四个 1D LUT 和两个 3x3 矩阵,每个都可单独配置;甚至可以作为 Proc Amps 或 RGB 颜色校正器,控制您的色彩转换。利用有线以太网连接直接访问,或第三方 WiFi USB 适配器进行无线连接,即可通过网络用户界面轻松管理颜色处理选项。


除 AJA Color Pipeline 外,ColorBox 囊括了 Colorfront™ Engine 优化算法变换和 NBCU LUTs。而且,您还可通过授权方式选择性升级 BBC HLG LUTs 和全新的 ORION-CONVERT,用于扩展ColorBox的高级颜色管理工作流程。ORION-CONVERT 通过独特的实时浮点计算方法来进行色彩变换,可以获得更高精度的结果。这确保了像素完美的色彩转换,转换过程中色彩的保持是至关重要的。


ColorBox还提供了先进的测试模式发生器和帧存储,为您的工作流程带来了实用的工具,其中就包括采集16-bit.tiff 4K图像的能力,用于获取高质量的参考静帧。ColorBox甚至可以将信息叠加到图像上,包括有用的用户自定义文本字段。这些图像可以保存在本地 ColorBox上,或保存在运行了诸如 Livegrade Pro/Studio 和 Assimilate Live Looks 应用程序的第三方 PC 上。


产品亮点:

  • 12-bit 4:4:4 12G-SDI I/O ,最高 4K/UltraHD HDR/WCG 30p。

  • 10-bit 4:2:2 12G-SDI I/O, 最高 4K/UltraHD HDR/WCG 60p。

  • 12-bit 4:4:4 HDMI 2.0 输出,最高 4K/UltraHD HDR/WCG 30p。

  • 10-bit 4:2:2 HDMI 2.0 输出,最高 4K/UltraHD HDR/WCG 60p。

  • 超低延迟,少于½视频线路。

  • 具备四面体算法,基于 33-point 3D LUT 处理器的 AJA Color Pipeline。

  • 7 x 节点加 Overlay。

  • 1x 3D LUT 处理器, 用户可配置为 3D LUT 或 Dynamic。

  • 4x 1D LUT 处理器, 用户可配置为 1D LUT, Dynamic, 或 Color Corrector。

  • 2x 3x3 矩阵处理器, 用户可配置为 3x3 Matrix, Dynamic, 或 ProcAmp。

  • 支持行业标准文件类型,无需转换为专有格式。

  • 可配置的色彩空间、范围和传输特性。

  • 全帧 LUT 处理。

  • 五种色彩处理管道。

  • AJA Color。

  • Colorfront Mode。

  • ORION-CONVERT Mode (选购)。

  • BBC HLG LUT Mode (选购)。

  • NBCU LUTs。

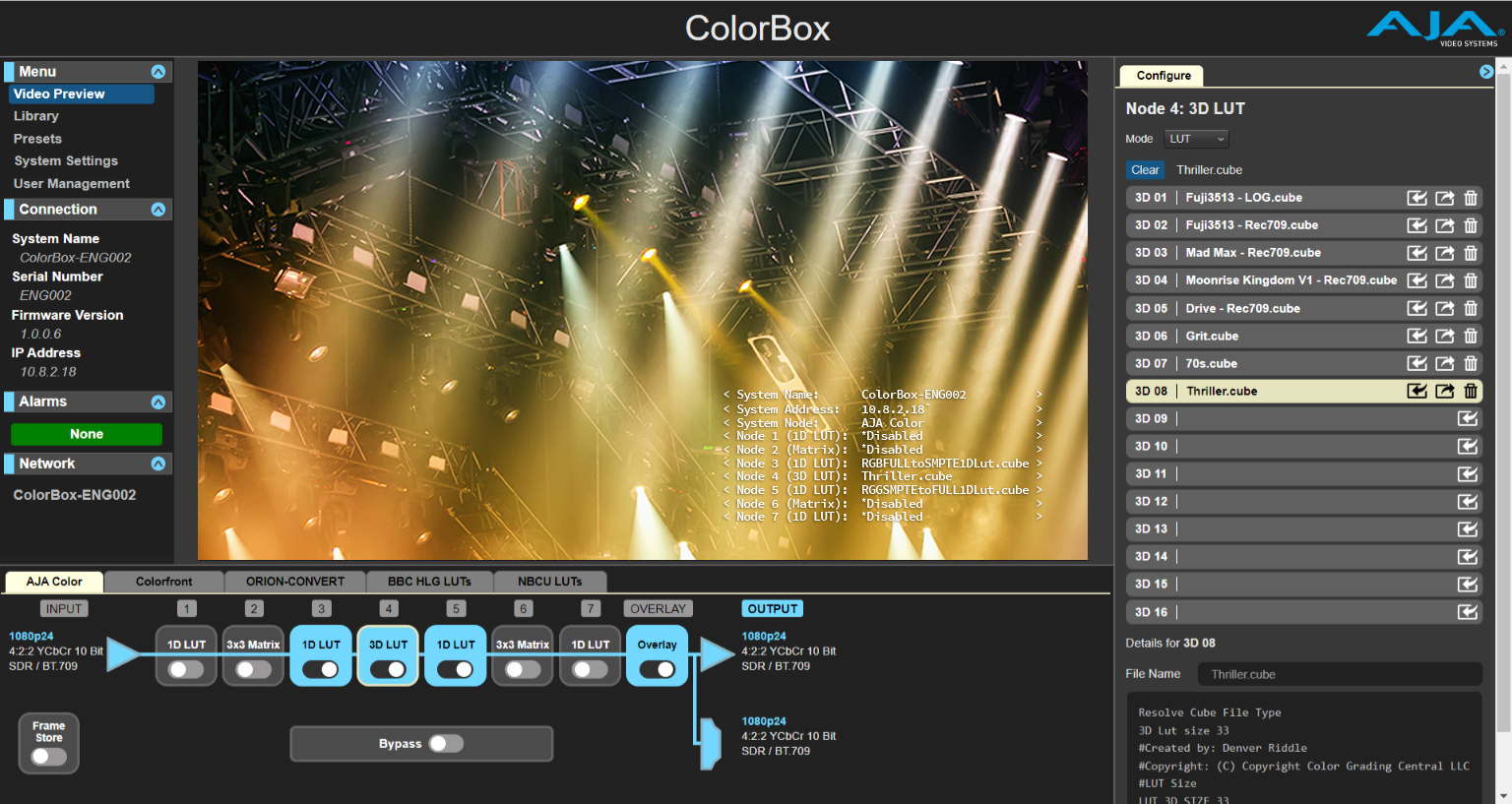

  • 直观便捷的基于网络浏览器的用户界面,附带视频预览监看。

  • 内置帧存储。

  • 最高 4K/UltraHD 帧采集和调用。

  • 采集预处理或后期处理图像。

  • 测试模式最高可达 4K/UltraHD, 内置9x 测试模型。

  • 在输出叠加信息。

  • 用户文本。

  • 输入和输出信号信息。

  • 管道配置文件。

  • 叠加可被采集为图像,供将来使用。

  • 用于文件管理的板载库。

  • 16x 1D LUTs。

  • 16x 3D LUTs。

  • 16x 3x3 矩阵。

  • 16x 图像。

  • 预设管理,每管道10个加启动预设。

  • ANC 元数据直通。

  • 嵌入式音频直通,SDI 16-ch. 和 HDMI 8-ch.。

  • 外形紧凑,4台设备可上1RU机架。

  • 超静音风扇。

  • 重量轻。

  • 直流供电,坚固、带锁扣的 4-pin mini-XLR 电源接口。

  • On/Off 按钮,不用时可节约电力。

  • Select 按钮,用于分流视频处理。

  • 广泛的API可以第三方控制集成。

  • 嵌入式网络服务器用于远程控制。

  • 可通过USB端口配置IP地址,在PC/Mac平台提供了 AJA eMini-Setup 软件。

  • 3年质保。



硬件:

ColorBox 具备优雅的外观

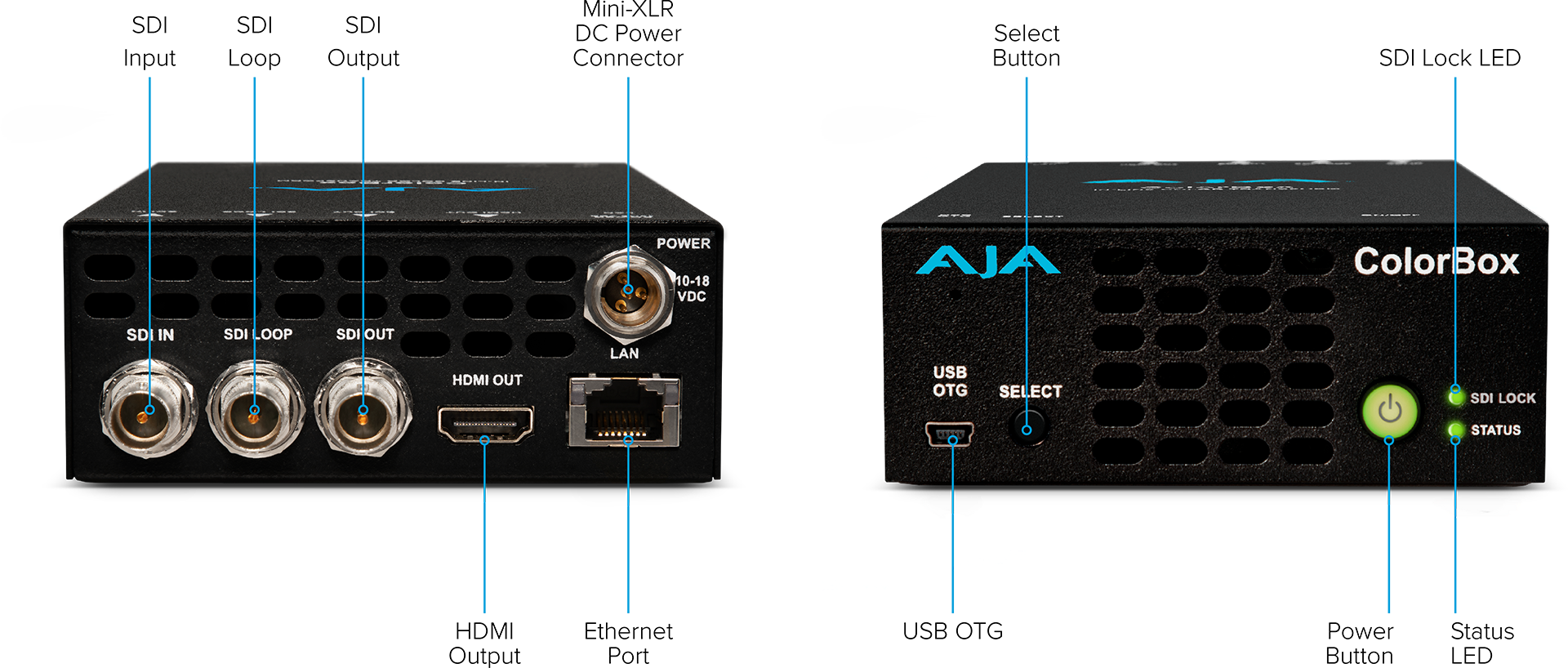

前面板提供:

  • USB OTG (on-the-go)端口,用于配置初始IP地址或连接第三方WiFi适配器

  • Select 按钮,用于手动分流视频处理。

  • Power 按钮,不用时可节约电力。

  • SDI Lock LED 灯,显示锁定支持的SDI输入格式。

  • Status LED灯,显示 ColorBox 的各种状态。


后面板提供:

  • 12G-SDI 输入

  • 12G-SDI 环出

  • 12G-SDI 输出

  • HDMI 2.0 输出

  • 4-pin mini-XLR 供电

  • 1GigE Ethernet 端口


超静音风扇和恰当的通风口位置,使得冷空气从设备的前部吸入,暖空气从后部排出。



跨越广泛应用程序的集成

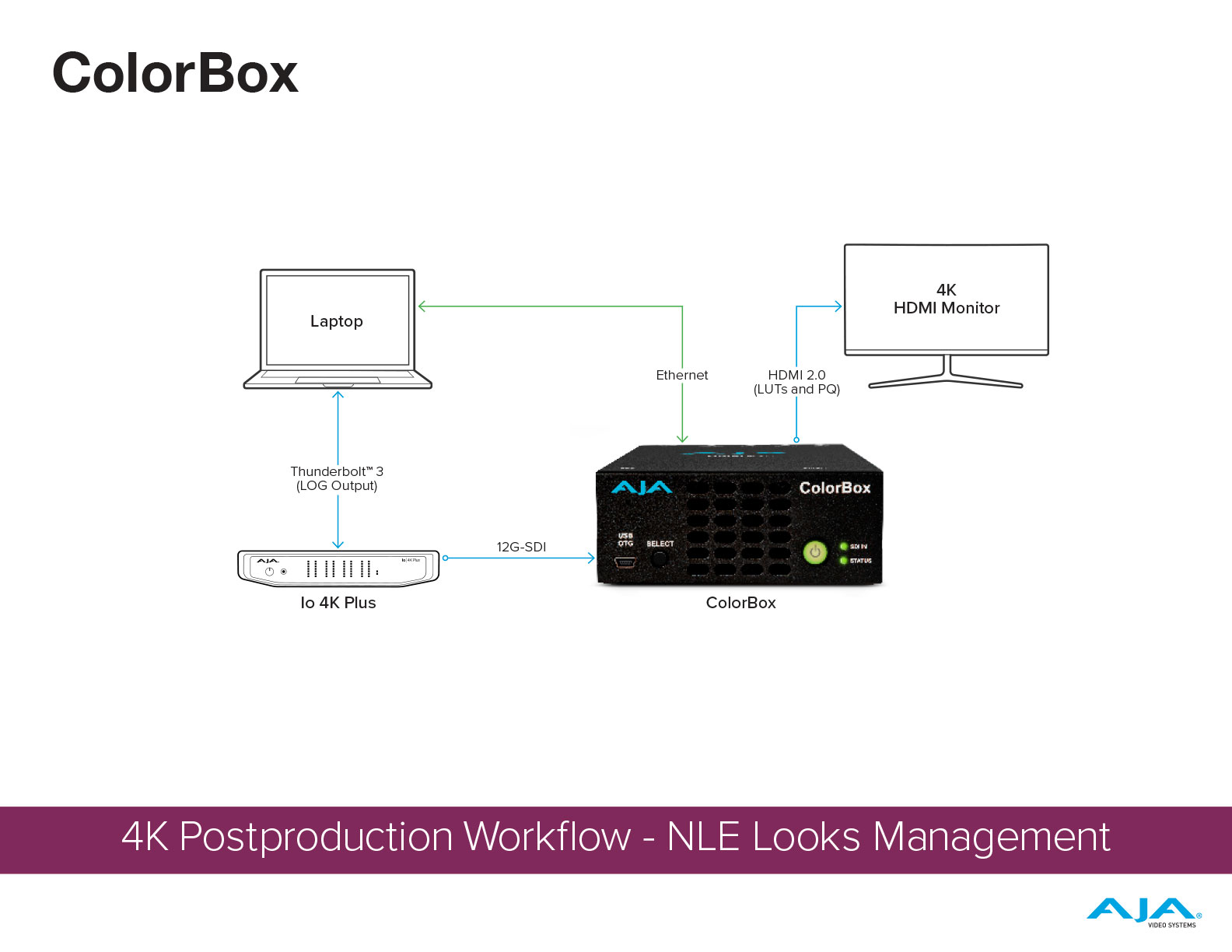

ColorBox 提供了当今工作流程的关键应用程序,包括:

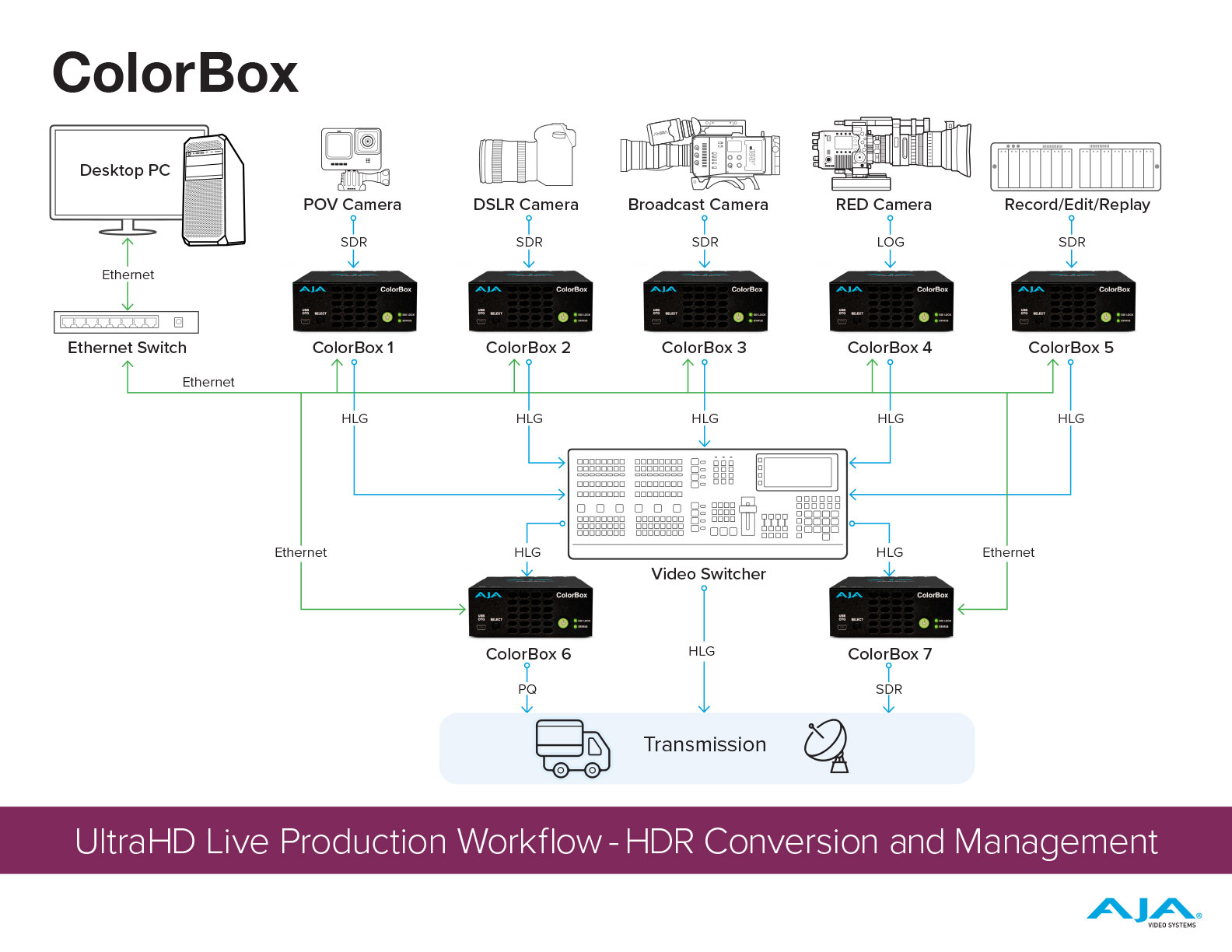

  • 用于电视直播和演唱会制作的4K/UltraHDSDR和HDR管道。转播车和其他直播事件基础设施可以轻松使用ColorBox将SDR信号转换为HDR,并将HDR转换为其他交付格式。可选购的ORION-CONVERT和BBC HLG LUTs,以及免费内置的Colorfront变换和NBCU LUTs提供了所有必要的工具来管理HDR工作流程。对于基于硬件的控制,SKAARHOJ和CyanView已经在他们的控制面板集成了ColorBox的本地控制。

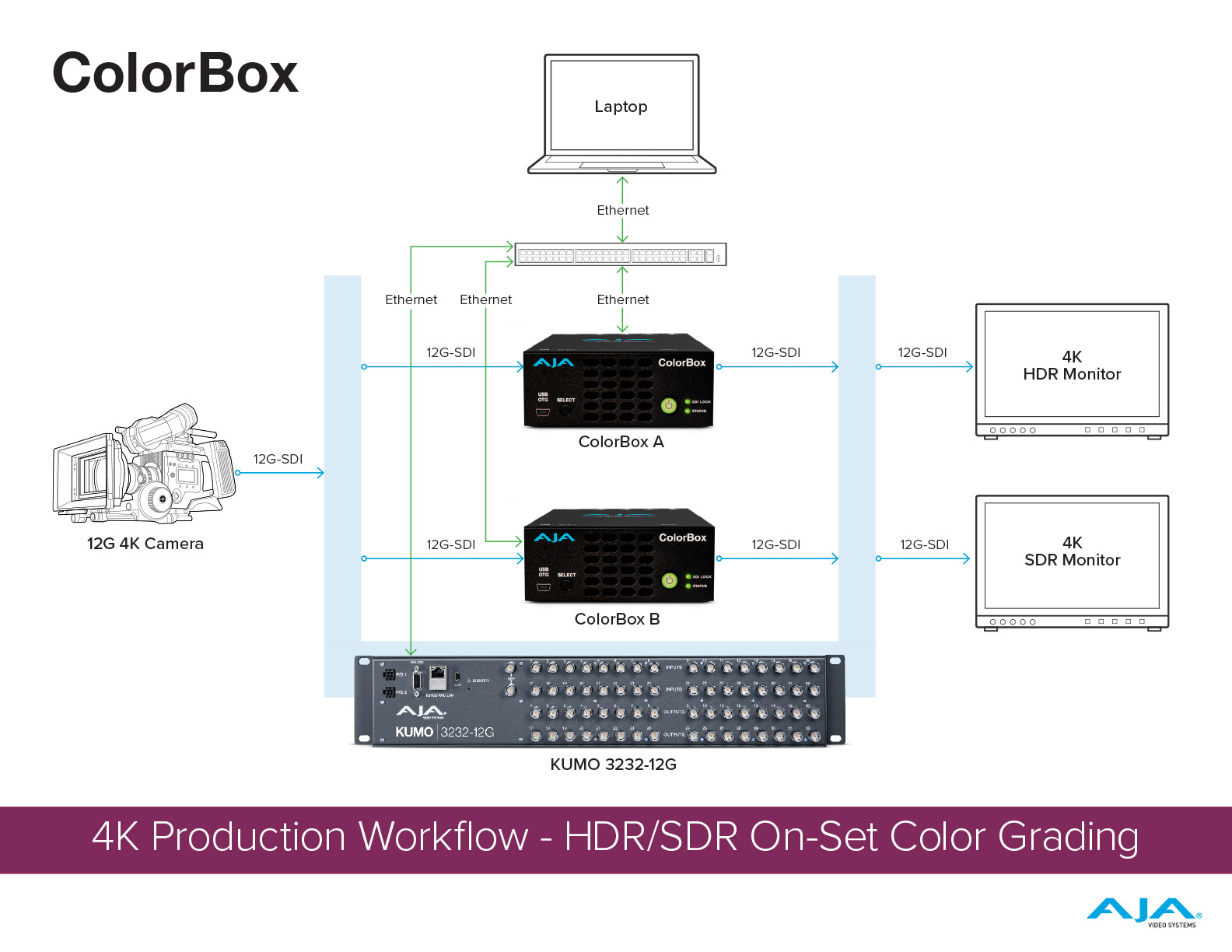

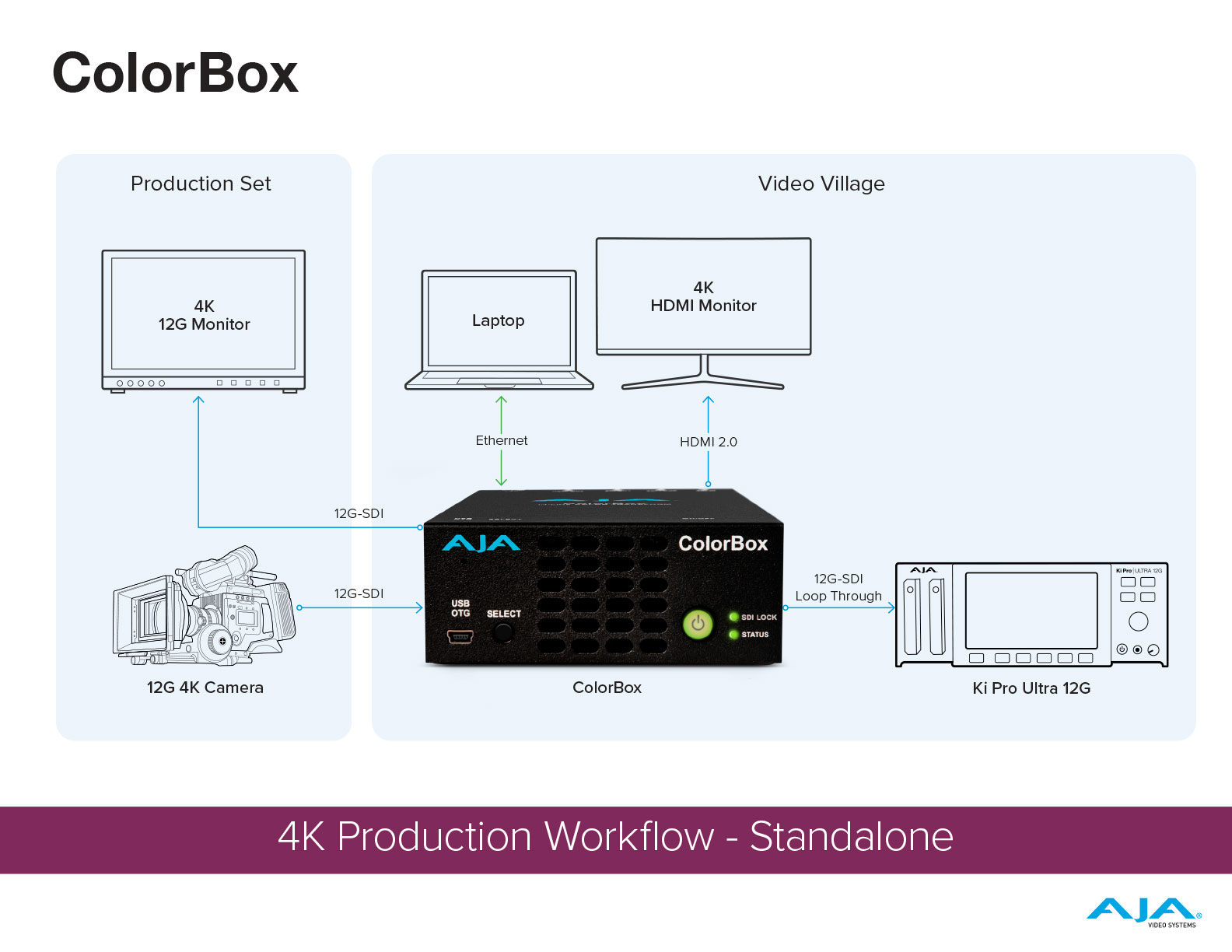

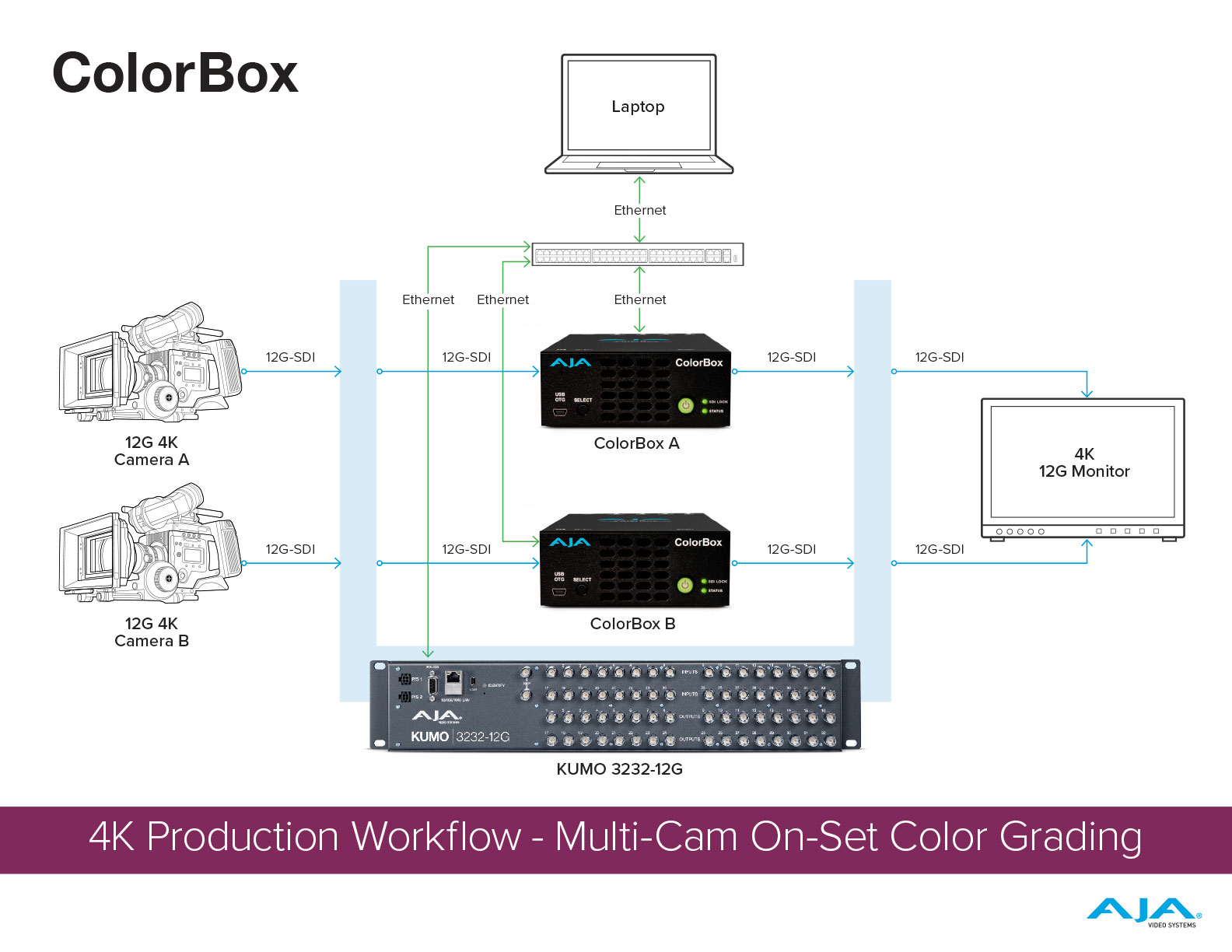

  • 数字影像工程师 (DIT) 的现场外观管理和调色,要确保现场内容的采集要满足摄影师、摄影指导、调色师、服装、灯光设计和后期编辑人员在制作过程中的需求。数字影像工程师可以轻松管理工作流程,加载多个外观,根据需要进行调整,并为日常、后期制作和之后的使用保存参考图像(最高可达4K)。Pomfort 的 Livegrade Pro 和 Studio,Assimilate Live Looks 和 Live Assist 轻松集成,提供 ColorBox 实时的本地控制。ColorBox 独特的全帧处理能力,消除了部分帧 LUT 处理。

  • 监视器校准。无论在工作室、设备租赁、制作或后期设施,任何地方都需要高质量的显示校准,ColorBox 可以为您提供帮助。ColorBox 具有广泛的 API,允许第三方控制 ColorBox 帧存储,并可输出 12-bit RGB 测试程序,用于高质量的监视器校准应用。



紧凑的外形

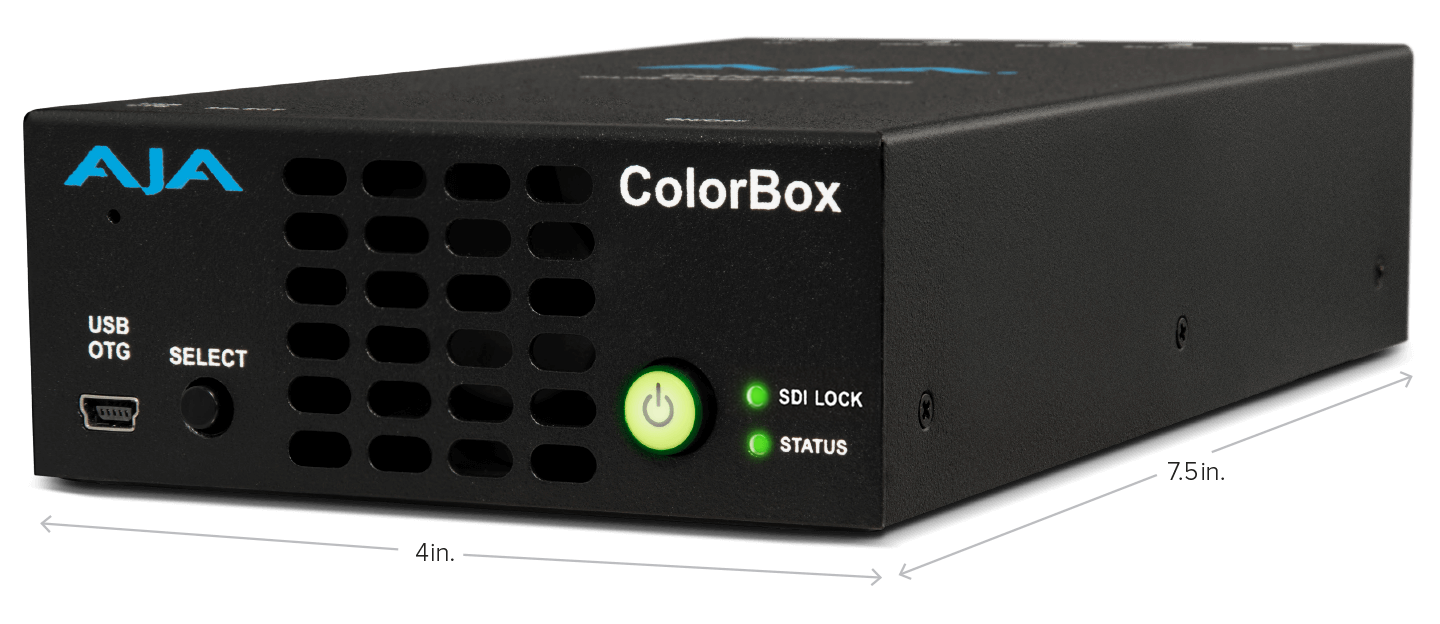

ColorBox的宽度和深度分别为 10.6cm*19.05cm。,只会占用您桌面很小的空间;或者您可以在1RU的机架上安装多达4台ColorBox设备,在DIT推车、随身器材包中您可以轻松添加。它的重量也很轻,只有0.45公斤,非常适合 DIT 和移动应用。



Pipelines(管道)

ColorBox 带有一系列管道可供选择。可为您的制作需求选择任何特定的管道。有些管道是专门为直播或现场活动的需要而设计的。比如 AJA Color Pipeline,它提供了很大的灵活性,可以对任何应用转换的每个步骤进行更多的控制。BBC HLG LUTs 或 ORION-CONVERT 作为选购管道,在试用时将在图像上显示水印,在购买可选许可证之前,可以让您更好的对色彩进行评估。ColorBox 提供独特的图像处理能力,针对设备的类型拥有一个无与伦比的设备选项阵列——全 12-bit 4:4:4 最高 4K 30p 和 10-bit 4:2:2 最高 4K 60p。针对 12G-SDI 和 HDMI 2.0 输出,还提供了全分流节点,用于快速比较。


ColorBox 提供五种模式

  • AJA Color Pipeline (ACP)

  • Colorfront

  • ORION-CONVERT (可选购,预览模式带水印)

  • BBC HLG LUT (可选购,预览模式带水印)

  • NBCU LUT



技术参数

HDR/WCG Real Time Processor

  • HDR Conversions

    • HDR to HDR

    • HDR to SDR

    • SDR to HDR

  • Colorimetry

    • BT.709 and BT.2020


Video Formats

  • (4K) 4096x2160p

  • (UltraHD) 3840x2160p

  • (2K) 2048x1080p

  • (HD) 1920x1080p

  • (HD) 1920x1080i

  • (HD) 1280x720p


Color Processing Pipeline

  • Processes in 12-bit RGB

  • 5x pipelines; AJA Color, Colorfront, ORION-CONVERT, BBC HLG LUTs, NBCU LUTs

  • 7x processing nodes plus Overlay in AJA Color; 4x 1-D LUTs, 2x 3x3 Matrices, 1x 3-D LUT


AJA Color Pipeline (ACP)

  • 7x nodes in order of processing:

    • 1D LUT, 3x3 Matrix, 1-D LUT, 3-D LUT, 1-D LUT, 3x3 Matrix, 1-D LUT, Overlay

  • Supports 10 and 12-bit 1-D LUTs

  • Supports custom 33 point .LUT and .CUBE format 3-D LUTs*

  • Supports custom .LUT format 1-D LUTs

  • Supports custom .SPIMTX format matrices

  • Tetrahedral 3-D LUT interpolation

  • 3-D LUT configurable as LUT or Dynamic

  • 1-D LUTs configurable as LUT, Dynamic, or Color Corrector

  • 3x3 Matrix configurable as Matrix, Dynamic, or Proc Amp

  • Configurable Color Space, Range, and Transfer Characteristic

  • Nonvolatile storage of 16x 3-D LUTs, 16x 1-D LUTs, and 16x 3x3 Matrices



*Various 3-D LUT sizes are supported, but will be converted to 33 point for processing


Dynamic LUT Processing

  • Supports third party apps for automatic loading and display of 3-D LUTs

  • Reflects dynamic changes in real time from source software

  • Full frame LUT processing

  • Supported by

    • Pomfort Livegrade Pro and Studio

    • Assimilate Live Looks and Live Assist


Colorfront Pipeline

  • Processing Based on Human Perception Model

  • Perceptually optimized color volume remapping

  • Preserves the original creative intent

  • Input Video Dynamic Range/Color Gamut

    • SDR BT.709

    • PQ BT.2020

    • HLG BT.2100

  • Output Video Dynamic Range/Color Gamut

    • SDR BT.709

    • PQ BT.2020

    • HLG BT.2100


ORION-CONVERT Pipeline

  • Conversion algorithm that uses floating point math

  • Pre and post transform Knee and Amount controls

  • Display-Light and Scene-Light Modes

  • Configurable HDR and SDR IRE Reference anchor points

  • Configurable HDR Peak Nits sets system gamma for display light conversions

  • Configurable Output Clamping

  • Input Video Dynamic Range/Color Gamut

    • SDR BT.709

    • PQ BT.2020

    • HLG BT.2100

  • Output Video Dynamic Range/Color Gamut

    • SDR BT.709

    • PQ BT.2020

    • HLG BT.2100


BBC HLG LUTs Pipeline

  • Mathematical dynamic range mapping per ITU-R BT.2408

    • SDR/BT.709 Scene Referred to HLG/BT.2100 v1.5

    • SDR/BT.709 Scene Referred to HLG/BT.2100 Strict v1.5

    • SDR/BT.709 Scene Referred UpMap to HLG/BT.2100 v1.5

    • SDR/BT.709 Scene Referred UpMap to HLG/BT.2100 Strict v1.5

    • SDR/BT.709 Display Referred to HLG/BT.2100 v.1.5

    • SDR/BT.709 Display Referred UpMap to HLG/BT.2100 v1.5

    • SDR/BT.2020 Display Referred to HLG/BT.2100 v1.5

    • SDR/BT.2020 Display Referred UpMap to HLG/BT.2100 v1.5

    • PQ 1000 Nits Display Referred to HLG/BT.2100 v1.5

    • PQ 4000 Nits Display Referred to HLG/BT.2100 v1.5

    • S-Log3/BT.2020 100% Scene Referred to HLG/BT.2100 v1.5

    • S-Log3/BT.2020 200% Scene Referred(SR-Live) to HLG/BT.2100 v1.5

    • HLG/BT.2100 to SDR/BT.709 Scene Referred v1.5

    • HLG/BT.2100 to SDR/BT.709 Scene Referred Strict v1.5

    • HLG/BT.2100 to SDR/BT.709 Display Referred v1.5

    • HLG/BT.2100 to SDR/BT.709 Display Referred Super White v1.5

    • HLG/BT.2100 to PQ 1000 Nits Display Referred v1.5

  • RGB Color Corrector and ProcAmp


NBCU LUTs Pipeline

  • NBCU LUTs developed by NBCUniversal Media, LLC

    • 1-NBCU_SDR2HLG_DL_v1, SDR UpMap to HLG using Display Light v1.0

    • 2-NBCU_SDR2HLG_SL_v1, SDR to HLG using Scene Light v1.0

    • 3-NBCU_HLG2SDR_DL_v1.1, HLG to SDR using Display Light v1.1

    • 4-NBCU_SDR2PQ_DL_v1, SDR UpMap to PQ using Display Light v1.0

    • 5-NBCU_PQ2SDR_DL_v1, PQ to SDR using Display Light v1.0

    • 7-NBCU_HLG10002PQ_v1, HLG 1000 Nits to PQ v1.0

  • RGB Color Corrector and ProcAmp


Video Input and Output SDI

  • 1x 12G-SDI Input BNC, SMPTE-292/424/2081/2082

  • 2x 12G-SDI Output BNCs, SMPTE-292/424/2081/2082

  • YCbCr 4:2:2/4:4:4

  • RGB 4:4:4, SMPTE or Full level

  • 10 or 12-bit

  • 1x 12G-SDI

    • (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60

    • (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

  • 1x 6G-SDI

    • (4K) 4096x2160p 23.98, 24, 25, 29.97, 30

    • (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30

  • 1x 3G-SDI (Level A or B-Dual Link)

    • (2K) 2048x1080p 23.98, 24, 25, 47.95, 48, 50

    • (2K) 2048x1080PsF 23.98, 24, 25

    • (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

    • (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30

    • (HD) 1920x1080i 50, 59.94, 60

    • (HD) 1280x720p 50, 59.94, 60

  • 1x 1.5G-SDI

    • (2K) 2048x1080p 23.98, 24, 25, 29.97, 30

    • (2K) 2048x1080PsF 23.98, 24, 25

    • (HD) 1920x1080p 23.98, 24, 25, 29.97, 30

    • (HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30

    • (HD) 1920x1080i 50, 59.94, 60

    • (HD) 1280x720p 50, 59.94, 60



Note: Raster and Frame Rate Dependent, please see ColorBox Video Formats in Documents and Manual


Video Output HDMI

  • 1x HDMI Type A connector*, HDMI v2.0b

  • HDR infoframe generation with pass-through for Colorimetry and Transfer Characteristic

  • YCbCr 4:2:2

  • RGB 4:4:4, SMPTE or Full level

  • 8, 10, or 12-bit (HFR 4K/UltraHD 4:4:4 limited to 8-bit)

  • 4K/UltraHD/2K/HD



*If a connected monitor doesn’t support HDMI protocol the unit automatically switches to DVI protocol (which does not pass audio)
Note: Raster and Frame Rate Dependent, please see ColorBox Video Formats in Documents and Manual


Video Processing

  • Nominal video delay is less than 1/2 video line

  • Motion adaptive deinterlacer

  • Proc Amp controls

  • Color corrector

  • Legalizer


Frame Store

  • Capture and Recall up to 4K/UltraHD 16-bit .TIFF

  • Capture and Recall .TIFF, .PNG, .JPEG

  • Capture input or output

  • Nonvolatile storage of 16 images


Test Pattern Generator

  • 10 or 12-bit

  • 9x patterns built-in

  • SDR and HDR test patterns


Ancillary Data

  • All embedded ANC packets pass-through, including camera ancillary data

  • Overlay ancillary data on image


Audio Input Digital

  • SDI embedded audio, 24-bit, 16-channel


Audio Output Digital

  • SDI embedded audio, 24-bit, 16-channel

  • HDMI embedded audio, 24-bit, 8-channel


Network Interface

  • 1x RJ-45, 10/100/1000 Ethernet

  • Embedded web server for remote control

  • REST Interface

  • WiFi control available via 3rd party WiFi USB adapter*



*Lynksys AC1200 and Netgear AC1900


USB Interface

  • 1x Mini-USB for IP configuration using AJA eMini-Setup


Presets

  • 10 Pipeline Presets per mode (AJA Color, Colorfront, ORION-CONVERT, BBC HLG LUTs, NBCU LUTs)

  • Startup Preset


Size (w x d x h)

  • 4.10" x 7.54" x 1.66" (104.1 x 191.6 x 42.1 mm)


Weight

  • 1.0 lb (0.5 kg)


Power

  • External power supply required

  • Enclosure: 10-18VDC regulated, 4-pin mini-XLR, 16W typical 3G-SDI, 21W typical 12G-SDI, 25W max.

  • AC Adapter, included: 100-240VAC, 50/60 Hz, universal input, 60W

  • Optional spare AC adapter sold separately, AJA-PWR-12-60W


Environment

  • Safe Operating Temperature: 0 to 50 C (32 to 122 F)

  • Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)

  • Operating Relative Humidity: 10-90% noncondensing

  • Operating Altitude: <3,000 meters (<10,000 feet)

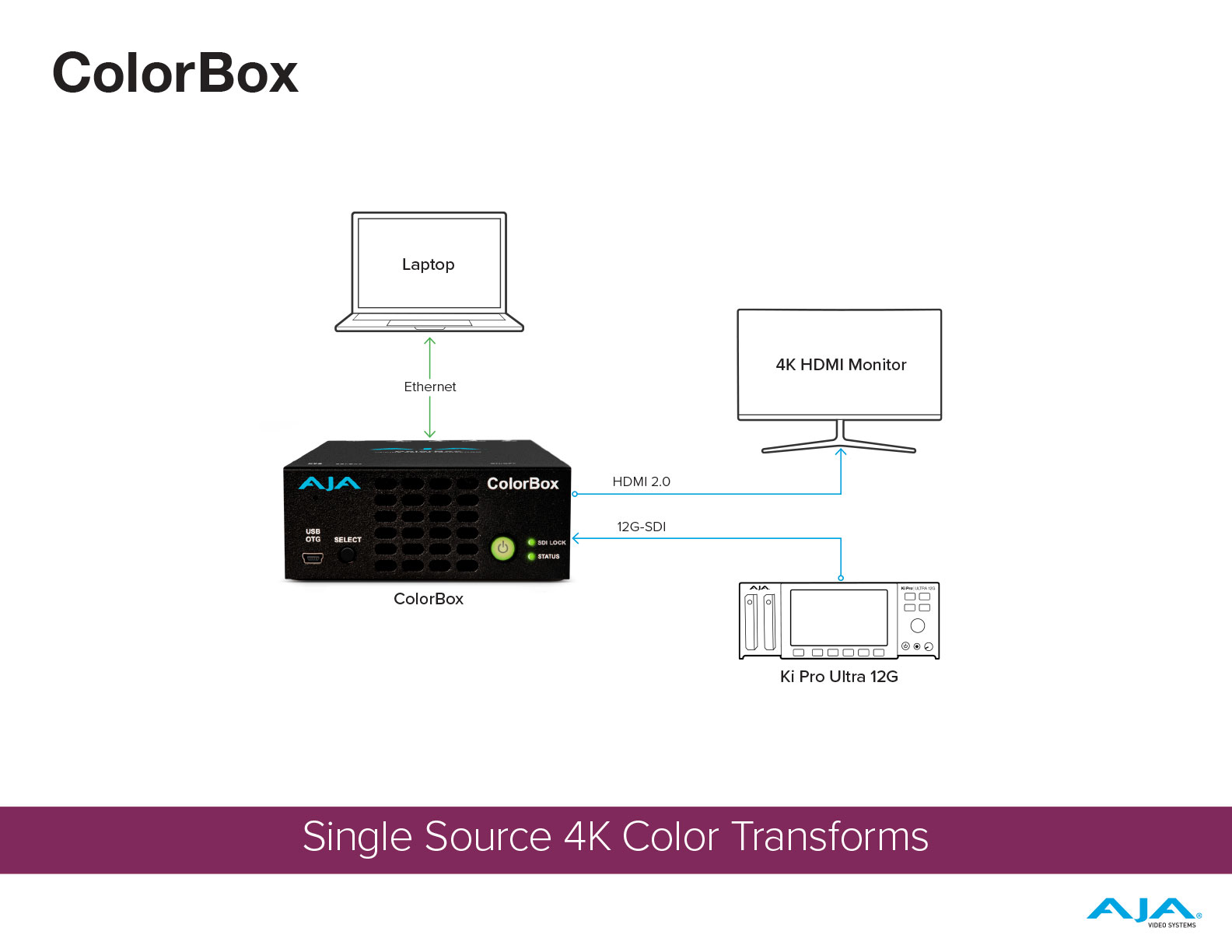

工作流程
