Thunderbolt™ 3 多通道 2K/HD/SD 视频 I/O


AJA Video Systems 发布了名为 Io X3 的全新产品,它是一款拥有 Thunderbolt 3 接口的专业视频和音频 I/O 设备。通过 3G-SDI 和 HDMI,可提供 HDR 或 SDR 2K/HD 采集和输出。紧凑,坚固,便携,Io X3 简化了高质量 HDR I/O (最高支持 2K/HD 60p)在兼容 Thunderbolt 3 的 Mac 或 PC 主机上运行专业视音频的应用。



无论是远程、现场、还是工作室,Io X3 为单通道、双通道和多通道 SDI 工作流程提供了强大的移动解决方案,直接从笔记本或台式机上提供带有 HDR 的原始 2K/HD/SD I/O。快速、灵活、悄无声息,针对于高端调色,音频混音,现场监看,或回放,远程编辑和视觉特效等广泛的制作环境,Io X3 是一款理想的采集和输出设备。使用 OBS 和 Wirecast 为工作流程提供四个独立的输入,同时对每个源进行 MultiView (多画面分割) 监看,Io X3 也非常适合流媒体工作流程。



Io X3 有 8 个可切换的模拟音频端口,允许用户在 8 个通道之间切换输入或输出;或者在 4 个输入和 4 个输出之间分割连接,此外还提供一个 3.5mm 模拟音频接口,可以直接插入耳机。每个 SDI 端口上支持多达 16 个通道音频,HDMI 支持 8 个通道音频。Io X3 机身紧凑且可上机架,可并排放置在一个机架上,以满足工作室,转播车等应用环境的需求,在 1RU 空间实现最多 8 通道 2K/HD/SD 的 I/O。


Io X3 产品亮点:

1:双 Thunderbolt 3 USB-C 端口与 Mac 或 PC 笔记本,以及桌面工作站连接,并支持菊花链功能。

2:SDI 和 HDMI 端口支持 HDR。

3:4 个 3G-SDI 双向接口,支持单链路、双链路或多链路工作流程,最高支持 2K/HD p60 YCbCr 10-bit 或 p30 RGB 12-bit。

4:HDMI 1.4b I/O 最高支持 2K/HD p60 YCbCr 10-bit 或 p30 RGB 12-bit I/O,HDR 通过 2.0 规范实现。

5:支持串流工作流程所需的多画面分割 ( MultiViewer ) 监看功能,最高 4 路输入。

6:支持最新的 macOS Monterey 和 Windows 11,并兼容苹果 M1 芯片或基于英特尔的系统 。

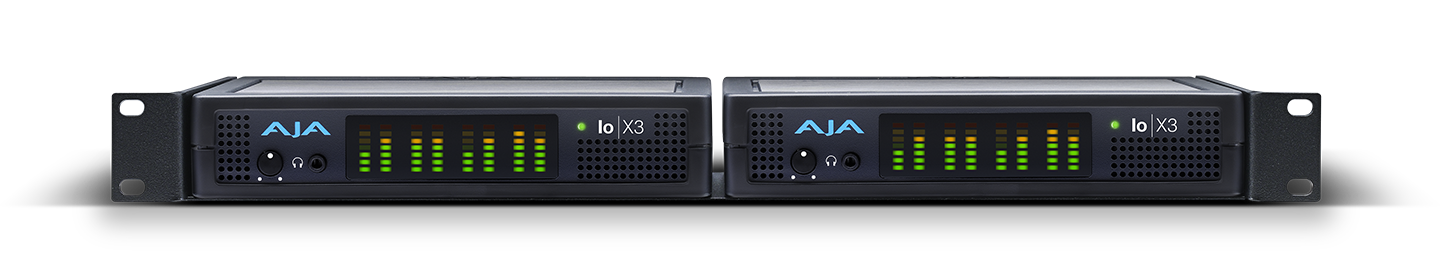

7:可选装机架安装套件,两台设备并排安置在一个机架上,在 1RU 空间实现多达 8 个通道的 HD I/O。

8:通过 Tascam DB-25 支持 8 路模拟音频 I/O。

9:模拟音频端口可以在输入和输出之间切换,使用户可以在8个通道的输入或输出之间切换,或者在4个输入和4个输出之间分割连接。

10:每个SDI端口可支持多达16通道的嵌入式音频,HDMI端口可支持多达8通道的嵌入式音频。

11:3.5mm立体声模拟音频接口可连接耳机。

12:包含专用参考,TLC输入,和LTC输出接口。

13:RS-422控制端口用于基于磁带的工作流程。

14:对于噪音有严苛要求的工作环境,可以安静地运行。

15:AJA 驱动程序和软件插件,支持 Apple Final Cut Pro、Adobe Creative Cloud、Avid Media Composer、Telestream Wirecast、OBS 等。

16:三年质保和行业领先的技术支持。


技术参数

Video Formats

  • (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60

  • (2K) 2048 x 1080PsF 23.98, 24, 25

  • (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60

  • (HD) 1080PsF 23.98, 24, 25, 29.97, 30

  • (HD) 1080i 50, 59.94, 60

  • (HD) 720p 50, 59.94, 60

  • (SD) 625i 50

  • (SD) 525i 59.94



Note: High Frame Rate support is dependent on
Thunderbolt speed and system performance. Not all host systems will
support all frame rates.


Video Input Digital

  • 3G-SDI, SMPTE 425

    • RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit

  • 1.5G-SDI, SMPTE 292M

    • Single Link HD-SDI YCbCr 4:2:2 10-bit

  • 270 Mbps SDI, SMPTE 259M-C

    • YCbCr 4:2:2 10-bit, 8-bit

  • HDMI v1.4b

    • 30/36-bits/pixel, RGB or YUV, 2.25 Gbps

    • 2K, HD, and SD



*Bit depth support is application dependent. Check with your software manufacturer for compatibility.


Video Output Digital

  • 3G-SDI, SMPTE 425

    • RGB 4:4:4 12-bit*, YCbCr 4:2:2 10-bit

  • 1.5G-SDI, SMPTE 292M

    • Single Link HD-SDI YCbCr 4:2:2 10-bit

  • 270 Mbps SDI, SMPTE 259M-C

    • YCbCr 4:2:2 10-bit, 8-bit

  • HDMI v1.4b

    • 30/36-bits/pixel, RGB or YUV, 2.25 Gbps

    • 2K, HD, and SD with HFR support up to 60p (4:2:2), 10-bit



*Bit depth support is application dependent. Check with your software manufacturer for compatibility.


HDR

  • SDI: VPID signaling for SDR/HDR Transfer Characteristics

  • HDMI: HDR10 Support - HDR Infoframe metadata, compatible with HDMI 2.0a/CTA-861.3

  • HDMI: HLG Support - compatible with HDMI 2.0b/CTA-861-G



Note: HDR support is application dependent. Check with your software manufacturer for compatibility.


Audio Input Digital

  • 16-channel, 16 and 24-bit SMPTE-259 SDI embedded audio, 48 kHz sample rate, synchronous

  • 8-channel, 16 and 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous


Audio Output Digital

  • 16-channel, 16 and 24-bit SMPTE-259 SDI embedded audio, 48 kHz sample rate, synchronous

  • 8-channel, 16 and 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous


Audio Input Analog

  • 8-channel, 24 and 16-bit D/A analog audio, 48 kHz sample rate,
    balanced, using industry standard 8x XLR on DB-25 breakout cable (cable
    not included)

  • +24 dBu full scale digital (0 dBFS)

  • +/- 0.2 dB 20 to 20 kHz frequency response

  • Input supported across Ch 1-8, Ch 1-4, or Ch 5-8 depending on configuration chosen


Audio Output Analog

  • 8-channel, 24-bit D/A analog audio, 48 kHz sample rate, balanced,
    using industry standard 8x XLR on DB-25 breakout cable (cable not
    included)

  • +24 dBu full scale digital (0 dBFS)

  • +/- 0.2 dB 20 to 20 kHz frequency response

  • Output supported across Ch 1-8, Ch 1-4, or Ch 5-8 depending on configuration chosen

  • 2-channel, 18-bit D/A analog audio, 48 kHz sample rate, unbalanced, using standard 3.5mm jack

    • 1.2V RMS full scale digital output level (0 dBFS)


Downstream Keyer

  • Supports graphics up to 2K/HD with alpha channel over video, matte
    or framebuffer, or framebuffer content over incoming video or matte




LTC

  • 1x BNC LTC input (dedicated)

  • 1x BNC LTC output (dedicated)


Reference

  • 1x BNC (dedicated)

  • Analog Color Black (1V) or Composite Sync (2 or 4V)

  • Nonterminating


Electrical Interface

  • Thunderbolt 3 (2x)


Machine Control

  • RS-422, Sony 9-pin protocol

  • 9-pin D-connector pinout is as follows:












































1


GND
2RX-
3TX+
4GND
5No Connection
6GND
7RX+
8TX-
9GND
ShellGND

Size (w x d x h)

  • 8.74" x 7.09" x 1.65" (222.0 x 180.09 x 41.91 mm)


Weight

  • 3.1 lbs. (1.5 kg)


Power

  • 10-20V, 23W typical, 28W max


Environment

  • Safe Operating Temperature Range: 0 to 35 C (32 to 95 F)

  • Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)

  • Operating Relative Humidity: 10-90% noncondensing

  • Operating Altitude: <3,000 meters (<10,000 feet)

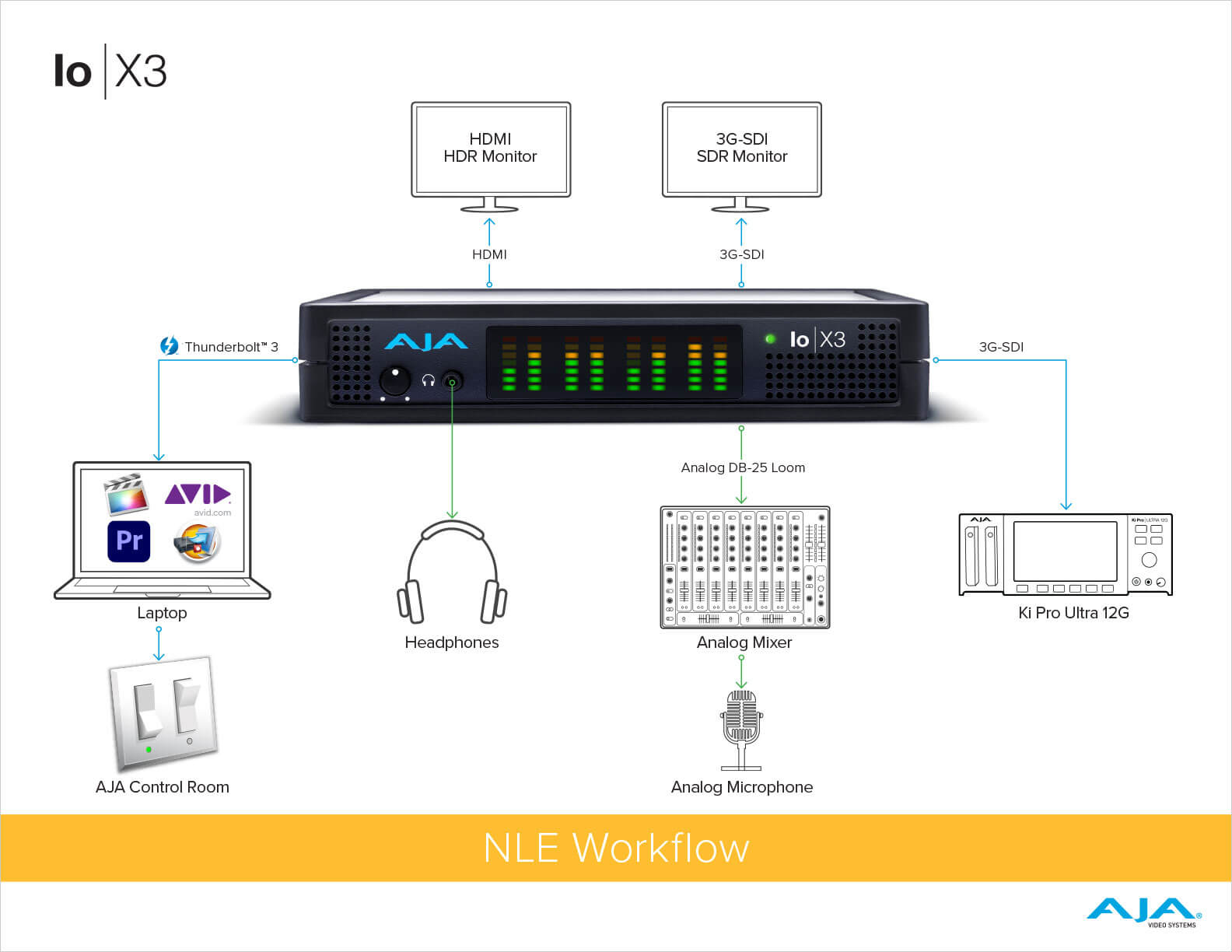

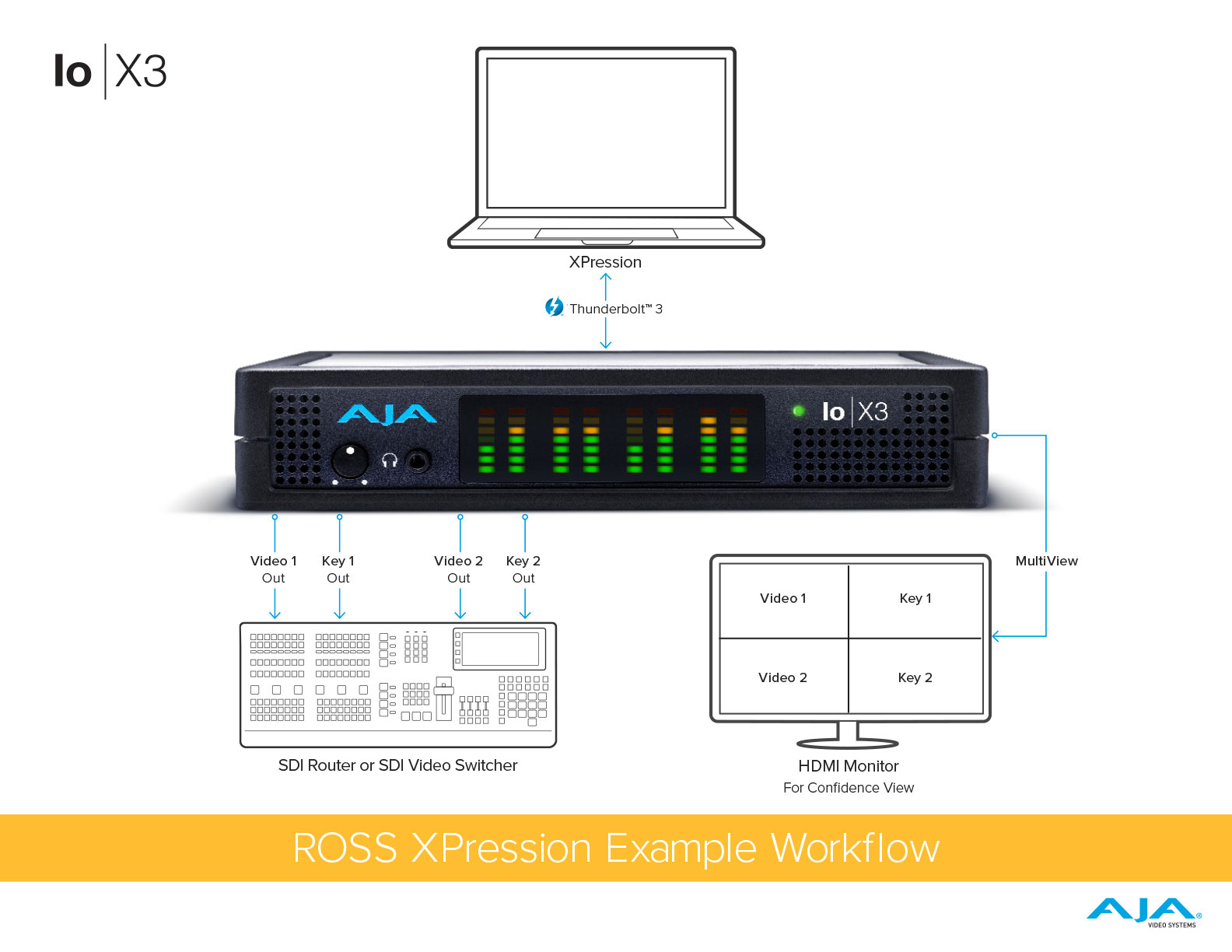

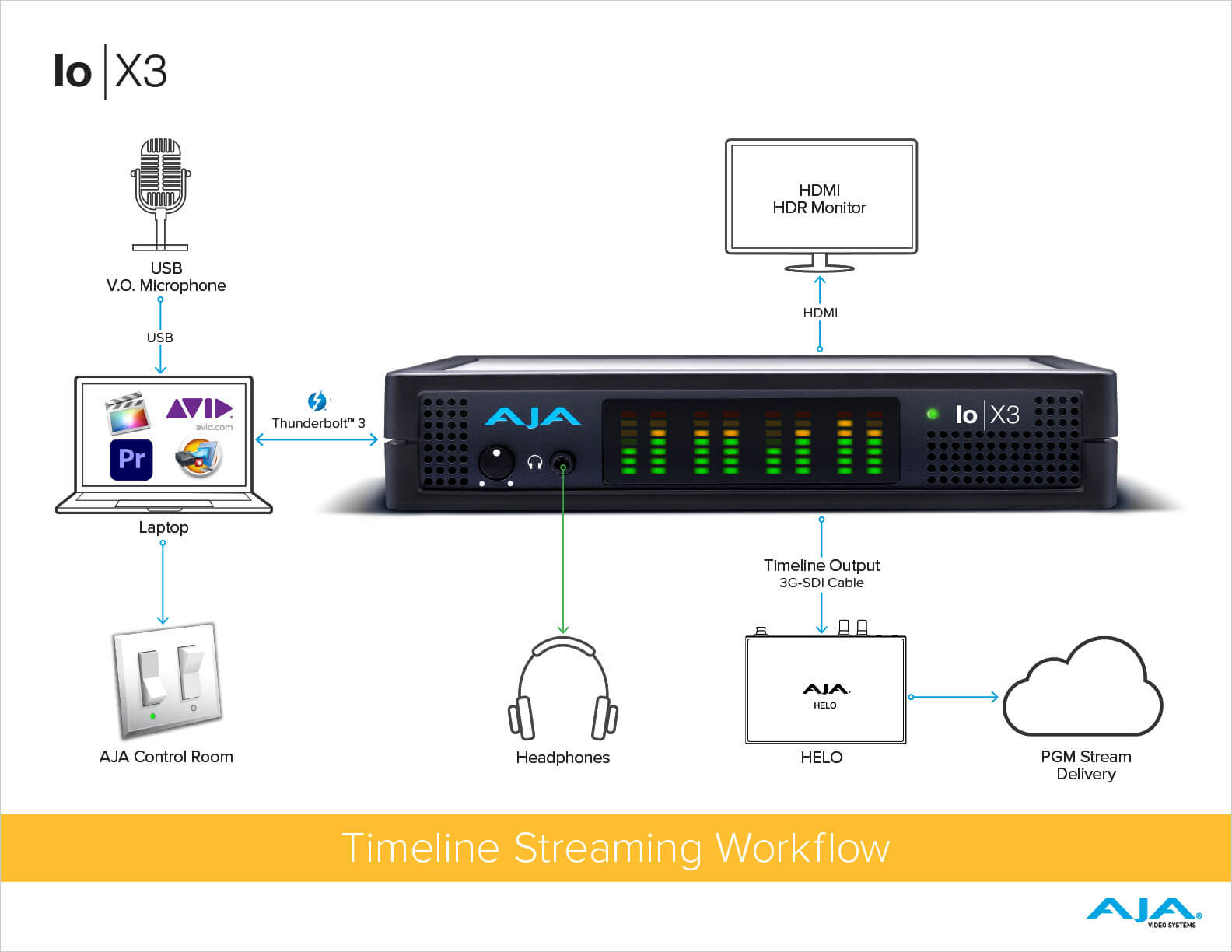

工作流程
